HASCO stellt mit dem neuen Cooling Tornado eine innovative Lösung zur Effizienzsteigerung und Energieeinsparung in der Werkzeugtemperierung vor.

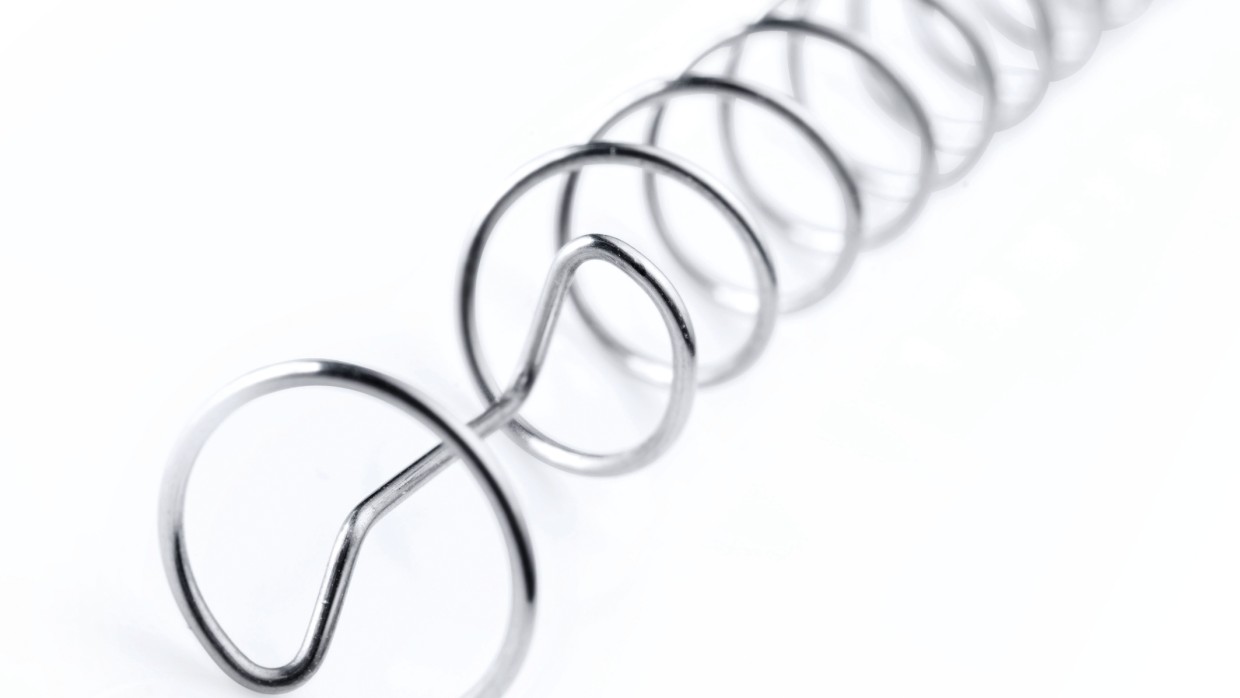

Der Cooling Tornado Z9665/... bietet vielseitige Einsatzmöglichkeiten und kann sowohl in Kombination mit Verteilerrohren zur Kerntemperierung als auch direkt in den entsprechenden Temperierbohrungen verwendet werden. Durch die Erzeugung einer turbulenten Strömung wird der Wirkungsgrad der Temperierung um bis zu 20 % (abhängig vom Durchfluss l/min) erhöht. Diese Turbulenz unterbricht die laminare Unterschicht des Kühlmediums und bewirkt, dass auch der innere Kern des Temperiermediums zum Außenmantel strömt, wodurch der Wärmeübergang erheblich verbessert wird.

Turbulente Strömung für eine effiziente Temperierung

Der Cooling Tornado ermöglicht durch die turbulente Strömung eine effiziente Temperierung für kürzere Zykluszeiten und die Vermeidung von Hotspots, was eine gleichmäßige Temperaturverteilung sicherstellt. Im Vergleich zu herkömmlichen Temperierbohrungen können Temperaturunterschiede von bis zu 10°C erreicht werden. Die Verwirbelung des Kühlmediums führt zu einer Energieeinsparung zwischen 20 und 40%. Der Cooling Tornado ist einfach nachrüstbar und individuell kürzbar, wodurch eine flexible Anpassung an bestehende Systeme gewährleistet ist.

Die Installation gestaltet sich ebenfalls äußerst einfach. Er kann schnell nachgerüstet und über einen Klemmring am Ende positioniert und fixiert werden. Der Einbau kann sowohl in Verbindung mit Kühlröhrchen, wie dem Z962/... zur Kernkühlung erfolgen, als auch direkt in die Temperierbohrungen eingebracht werden.

Energieeinsparung direkt im Werkzeug

Umfangreiche Versuche bestätigten die Wirksamkeit des Cooling Tornado Z9665/.... In einem Vergleich der Temperierkreisläufe mit und ohne Einsatz des Cooling Tornado konnte eine Reduktion der Oberflächentemperatur um 10 % festgestellt werden. Bei einer Durchflussrate von beispielsweise 6 l/min sank die Oberflächentemperatur der Kavität von 86°C auf 78°C. Diese Ergebnisse zeigen, dass durch die komplette Bestückung eines Werkzeugs mit dem Cooling Tornado Z9665/... eine Energieeinsparung zwischen 20 und 40 % erzielt werden kann.
